| 懸臂中央打磨集塵系統 | |
|
|

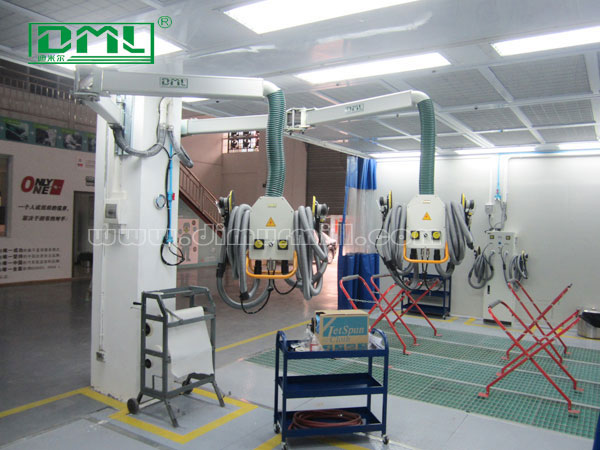

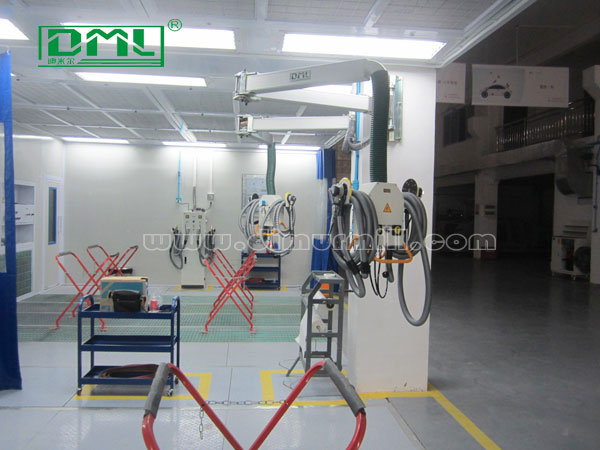

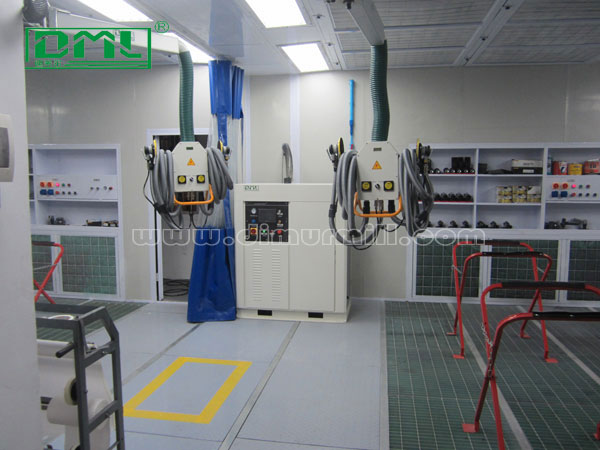

懸臂式中央集塵打磨系統
中央集塵打磨系統 專業工業干磨與拋光系統設計，工具系統為固定工位式設計，每臺主機可供2-8個工位打磨吸塵，具備自動控制、自動清潔功能。每工位配備終端控制器離地面高度安裝時可自行選擇，一般為1.5米。終端控制器還裝有用于壓縮氣凈化、調壓與油霧潤滑裝置，保障提供合格的干凈氣源，延長設備使用壽命。使用的工具可懸掛在終端控制器上，安全可靠。每個工位可供兩個氣動工具或兩個電動工具使用。配套主要為氣動工具。 主機技術參數： 電壓Voltage:3HP 380V 電流Current:13.3A 功率Power:4000W 空氣流量：Air Flow:420m3/h 負壓Water Mt:260mbar 容量Tank:50L 插座Socket :2×220V 供氣壓力Air Pressure:0.8Mpa 主要配件： 1、5寸圓磨頭 氣動偏心振動圓型研磨機， 精磨與終磨曲面，平面, 沖程為 5 毫米，每工位配備1個氣動磨頭 2、方形磨頭 3、懸臂 懸臂ARM 5000 CT/SR-CN，鋁合金懸臂，可在8米半徑范圍內任意位置使用。 4、終端控制器 能源與壓縮氣的伺服系統, 允許使用兩個工具 自帶風門控制，使用時打開，不用時關閉 5、吸塵軟管 吸塵軟管長6米，連接氣動打磨機與工作站 (可選配5米和7米) 6、PVC管 集塵主管道 PPR材料阻力小維護方便，用于主機至工位集塵主管。固定至每個工位頂部 含安裝所需各式接頭及連接件 根據客戶場地提供各種無塵打磨解決方案
|
|
